天瑞汝州水泥是省重點支持的水泥企業之一，華東工控為其水泥生產線配備GCK動力柜。開關柜是指按一定的線路方案將一次設備、二次設備組裝而成的成套配電裝置，是用來對線路、設備實施控制、保護的。

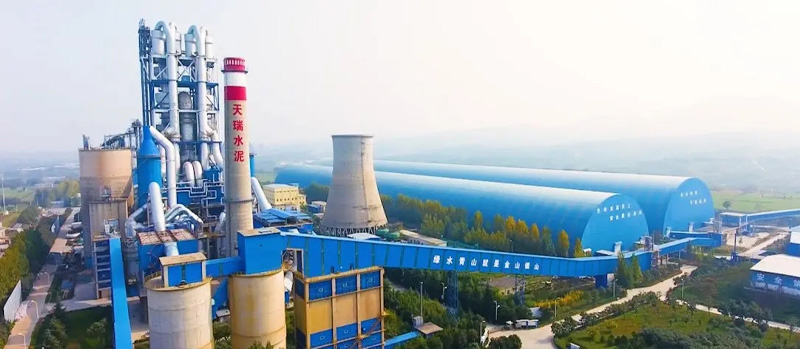

【天瑞汝州水泥】

一、GCK動力柜型號含義及特點

GCK動力柜：G--柜式結構；C--抽出式；K--控制中心；

GCK動力柜結構為抽屜柜，采用異型鋼制造、模型E=20mm，模數層數9層，可進行抽屜推進，分?jǐn)嘟油芰Ω?，?dòng)熱穩定性好，多用于發電廠、變電所、廠礦企業和高層建筑的動力配電中心和電機控制中心。

二、華東工控GCK動力柜的組成

從上到下：刀開關、電流互感器、空氣開關、各支路空開。如果直接控制用電負荷，在支路空開下還有接觸器、熱繼電器、支路電流互感器。當然還有電流表、電壓表、電壓轉換開關、指示燈。

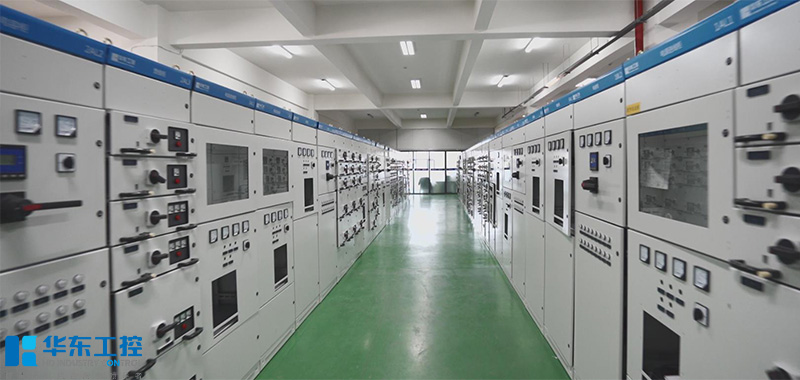

【華東工控GCK動力柜】

三、華東工控GCK動力柜柜體

GCK動力柜屬于抽屜式開關柜，水平母線設在柜頂上，垂直母線沒有阻燃型塑料功能板，電纜出線可以是后出，也可以做成右側電纜室出線。每一個出線單元都是獨立的，各回路間不會相互影響。

四、華東工控GCK動力柜柜體的作用

（1）便于合理配置電源。

（2）便于分片安排線路檢修，而無須大面積的停電。

（3）柜內方便放置各種保護設備如熔斷器，防止過載的空氣開關等。

（4）當線路出現故障時，方便快速找出故障點及時加以排除，控制故障范圍。
