泵站自動化控制系統設計生產廠家

2021-05-18 河南華東工控技術有限公司

泵站自動化控制系統可以實現無人值守或少人值守是由河南華東工控技術有限公司電氣工程師研發設計而成，實現泵站自控、視頻監控、遠程集中管理一體化系統，泵站自動化控制系統是將各個泵站采集到的數據，通過通訊平臺，接入監控中心，監控中心可以進行數據存儲、數據通訊、實時控制、泵站運行監視等操作，借助視頻監控與入侵報警等安防平臺的接入,從而實現泵站無人值守。

雨水泵站控制系統案例

泵站自動化控制系統廣泛應用于雨水泵站、污水泵站、立交橋排水泵站、重要路段排水泵站、城市低洼處排水泵站以及鄉鎮泵站等重要場所及時排水、防澇。

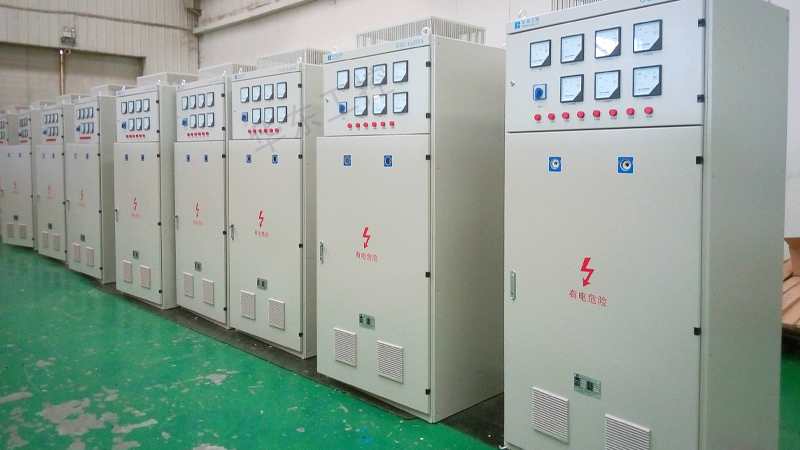

泵站控制力柜圖

華東工控泵站自動化控制系統優勢

泵站控制系統采用集散型二級分布式計算機控制系統。中央集中監控系統安裝于泵站中央控制室，用于實現全站的集中控制和管理?？刂葡到y(tǒng)采用控制室集中監控方式，監控管理計算機通過工業以太網與PLc控制系統等現場級電控設備及儀表進行數據通訊，為全站的正常運行提供全面的監測、保護、信息及調控。泵站運行中的參數及設備的運行狀況等通過PLc控制柜和觸摸屏進行數據處理，同時與上位操作站工控機進行數據交換，上位機監控畫面上即可顯示整個泵站各主要工藝工段的設備運行狀態及水質狀況，操作人員根據這些狀態參數，通過鼠標和鍵盤就可對現場設備進行控制及了解水的處理狀況。上位操作站采用完全冗余備用方式，其中任何一臺出現故障后，另一臺可以繼續工作，從而保證系統的可靠運行。所選用的 PLC控制系統具有目前國際先進水平的歐美進口品牌公司產品系列，并且所選控制系統具備以下性能要求:

1）穩定性:基于穩定、安全以及源代碼開放的操作系統;

2）可伸縮性結構:軟件體系采用真正的客戶/服務器（C/S)體系結構，可隨意靈活、方便的擴展，并且在增加客戶機時無須對服務器進行修改，客戶機和服務器的數量沒有限制﹔操作總線（操作員站連接服務器〉及過程總線〈現場控制站連接服務器》網絡分開

3）開放性:支持多種現場總線協議，Profibus-DP /FMS/CAN /CAN OPEN /Modubs/工業以太網等;

4）全部支持XMLf oPc 1 MysQL/ PVI 開放的系統連接協議和內部K2x通訊;

5）直接從圖形功能塊上進行調試(可以直接到變量, Io,趨勢圖等等);

6）支持無擾動下載或單任務下載;

7）支持審計追蹤功能,

8）集成各類專業行業庫,

9）具有強大的控制和監視功能頭及優良的人機界面系統;

10)下位控制和上位控制具有一個全局的系統數據庫，系統和控制策略的組態只需做一次，通過變量名訪問控制和現實相關的所有功能。避免在HMI數據庫和控制數據庫間進行數據映射，減小出錯概率;

11)本系統的上位監控軟件、編程軟件與系統硬件必須是同一品牌，且為正版軟件;

12）控制系統需支持無擾動下載，即升級I/O模塊，或者調整部分控制程序時，無需將系統停車或重新啟動;

13）控制系統需本身擁有對I/0或者網絡節點很強的自診斷能力，無需第三方軟件支持;

14）控制程序可根據實際情況選擇運行在現場控制站或者上位服務器，通過軟件簡單設定即可。

15）PCC系統本地擴展必須采用POWERLINK總線方式。

16）觸摸屏和cPu通訊必須采用cAN BUS方式。

17）具有GPRS數據的接受和發送功能。

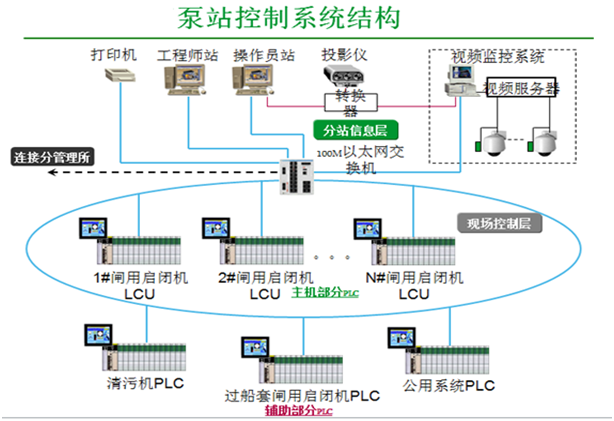

泵站自控系統
