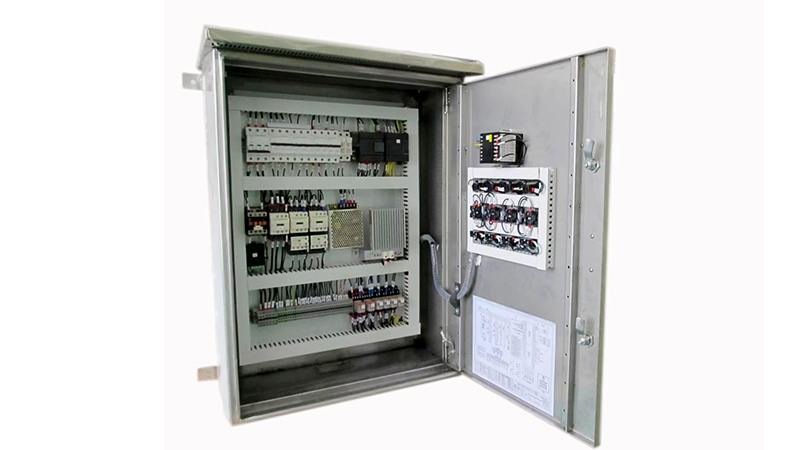

在現代工業自動化領域，PLC控制柜扮演著至關重要的角色。它們不僅提高了生產效率，還確保了生產過程的穩定性和安全性。華東工控作為業界的知名品牌，其PLC控制柜以高性能、高可靠性和易維護性著稱。本文將圍繞如何正確安裝華東工控PLC控制柜，為讀者提供一份詳盡的指南。

一、前期準備

1. 選址規劃

通風良好：確?？刂乒駜?nèi)部元件不因過熱而損壞。

溫度適宜：避免惡劣溫度環境，建議溫度范圍在0°C至55°C之間。

無強電磁場干擾：遠離高壓線和大功率電氣設備，特別是6KV以上的高壓線。

地面平整：便于控制柜的穩定安裝和日常維護。

2. 技術準備

在正式安裝前，需要深入理解PLC的功能、操作規定及安裝要求。同時，確認所有設備及備品、備件、技術資料、附件的型號、數量、規格是否齊全，性能是否完好。特別是華東工控PLC控制柜的說明書，應仔細閱讀并對照實物檢查設備。

二、安裝步驟

1. 確定控制柜尺寸

根據實際需求選擇合適的PLC控制柜尺寸。華東工控提供多種規格的控制柜，如有特殊需求，建議與廠家聯系定制。

2. 安裝控制柜主

安裝下層：首先將控制柜主體安裝在下層，確保穩固。

加強支撐：在主體上安裝懸掛架或座板，并按層數加強支撐結構，使用膠合板將主體夾緊，確保整體穩定。

封閉機架：關閉控制柜機架，擰緊箱形螺釘，使機架更加牢固。

3. 安裝主控板及插件

將主控板及各種插件按照設計要求安裝到控制柜內，確保連接正確、牢固。

4. 安裝外殼及輔助設備

控制面板：安裝控制柜面板，為用戶提供一個便捷的操作界面。

加熱器與通風設備：安裝加熱器以保持控制柜溫度在適宜范圍內，同時安裝通風設備或風扇，確保內部環境通風良好。

節點盒：安裝節點盒，其中裝有所有接入PLC控制柜的電線，并標明每個線路的用途和編號，便于日后維護。

其他輔助設備：如PLC系統中的I/O模塊、傳感器等，根據需要進行安裝。

5. 電纜連接

準備電纜：確保電纜尺寸合適，連接牢固。

規范布線：按照標準操作規程進行布線，避免短極或錯極問題，同時確保所有電纜正確接地。

標記與記錄：對每根電線進行適當標記，方便日后維護和維修。

三、安全與防護

1. 電氣安全

電源接入：PLC的電源應取自電壓穩定的干線或由變電所母線引出的專用線，以保證電壓質量。電源線使用雙絞線，截面積不小于2平方毫米。

噪聲干擾：電源噪聲過大時，應接入隔離變壓器和低通濾波器，以隔離外部電源干擾。

浪涌保護：為防止電網浪涌過電壓進入PLC，可在交流輸入端接入壓敏電阻、浪涌吸收器等保護元件。

2. 物理防護

防護裝置：安裝可開啟式的透明安全門、防護網等，以保護人員和設備的安全。

防潮防腐：注意控制柜的防潮和防腐措施，確保其長期穩定運行。

消防設備：在控制柜安裝場所配備滅火器、消防龍頭等消防設備，以應對緊急情況。

四、調試與測試

安裝完成后，需要進行PLC控制柜的調試與測試?？梢酝ㄟ^模擬方法和強置方法檢查PLC的邏輯功能和運行情況，確保無邏輯誤動作。同時，密切關注控制柜的運行狀態，及時解決調試中遇到的問題。

總之，華東工控PLC控制柜的正確安裝需要綜合考慮選址、技術準備、安裝步驟、安全與防護等多個方面。只有嚴格按照規范操作，才能確保控制柜的穩定運行和高效工作，為工業自動化提供堅實保障。
