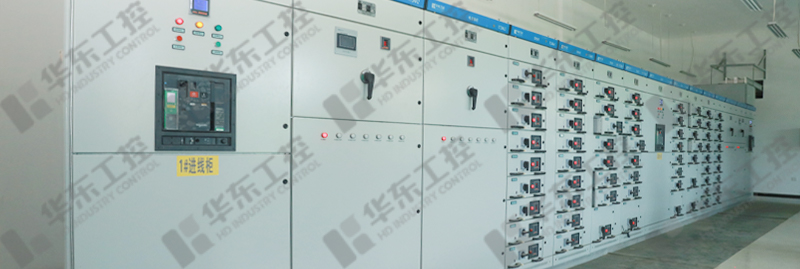

一、 進線柜

進線柜，這個電控柜設計用來從電網上接受電能，也就是從進線到母線。一般來說安裝有斷路器、電流互感器、電壓互感器、隔離開關等元件。受電柜是用于主電源進線，連接的順序依次是母線刀閘、開關、線路刀閘。

二、 計量柜

計量柜也就是電能計量柜，屬于電能計量裝置的一種。在低壓的狀態下，配備三個電流互感器，另外還會配備一塊有功率電表和一塊無功率電表，如果是大功率的設備，電控柜設計了一個鎖扣式接觸器、一個單片機組成的預付系統，方便計量用電量。

三、 聯絡柜

聯絡柜的一般作用是聯絡母線，通常情況下是母線分段用以聯絡兩根母線。電控柜設計時，會有兩臺或兩臺以上的變壓器，每臺變壓器帶有若干配電柜，其中的一臺變壓器出現故障以后，合上聯絡柜的開關，就可以實現故障變壓器所連帶的配電柜不會發生停電的現象。從運行方式上來說，正常狀態下，聯絡斷開，兩臺變壓器會獨立運行，當其中一臺出現故障的時候，斷開其總路開關，合上聯絡開關，負荷供電就會由另一臺設備提供供電保障。

四、 雙電源互投柜

雙電源互投柜主要是用于電源互投，在一個路線停電的狀態下，通過雙電源互投柜里的電路互投會引入另一路電源，這樣就不會讓用電設備產生斷電的現象。一般來說，都是采用的自動切換的方式，切換的時間比較短。

五、 饋電柜

饋電柜就是給設備送電的電控柜，一般來說會出現在配電柜系統中，將電能輸送到用電單位或者用電設備。

電控柜設計中還有電動機控制中心，它的主要作用是用于電機的開啟和停止的控制，另外還能夠控制電機的位置和運行速度，在電機發生故障的時候，能夠進行故障檢測和故障診斷，非常方便快捷。
